El polipasto de cadena eléctrica de tipo HHBB es un equipo de elevación eléctrico diseñado para levantar y transportar cargas pesadas en entornos industriales. Es una opción popular debido a su alta capacidad de elevación, operación eficiente y controles fáciles de usar. El polipasto de la cadena eléctrica es ideal para su uso en una variedad de entornos industriales, incluidas fábricas, almacenes y otros entornos de manejo de material. Es fácil de instalar, operar y mantener y puede ahorrar cantidades significativas de tiempo, esfuerzo y costos de mano de obra que serían requeridos por un polipasto de cadena manual.

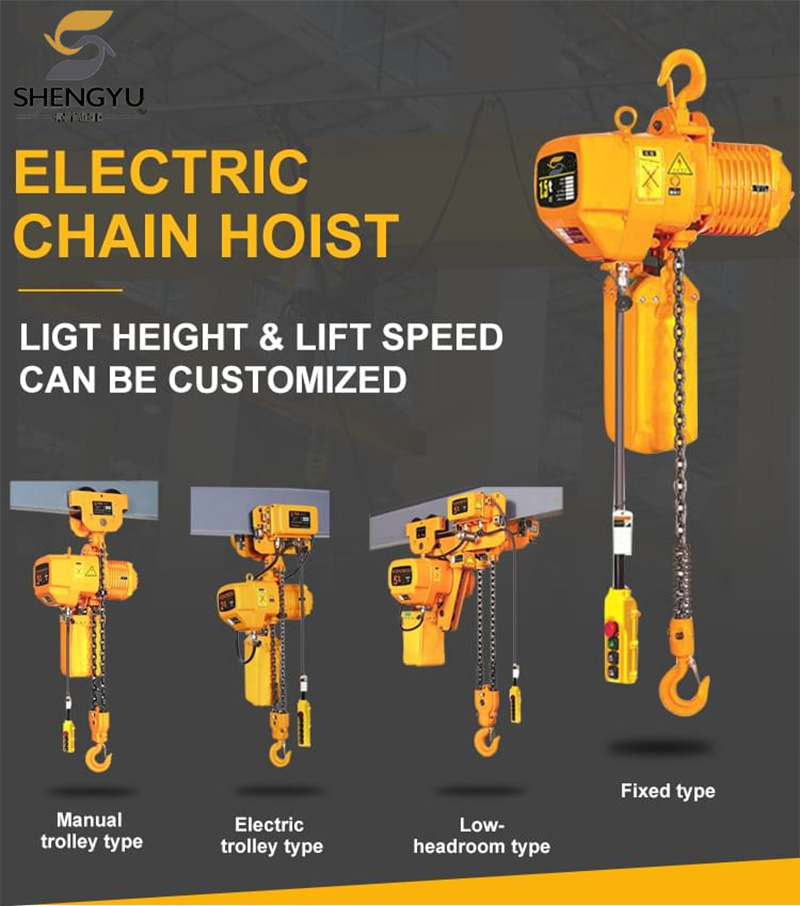

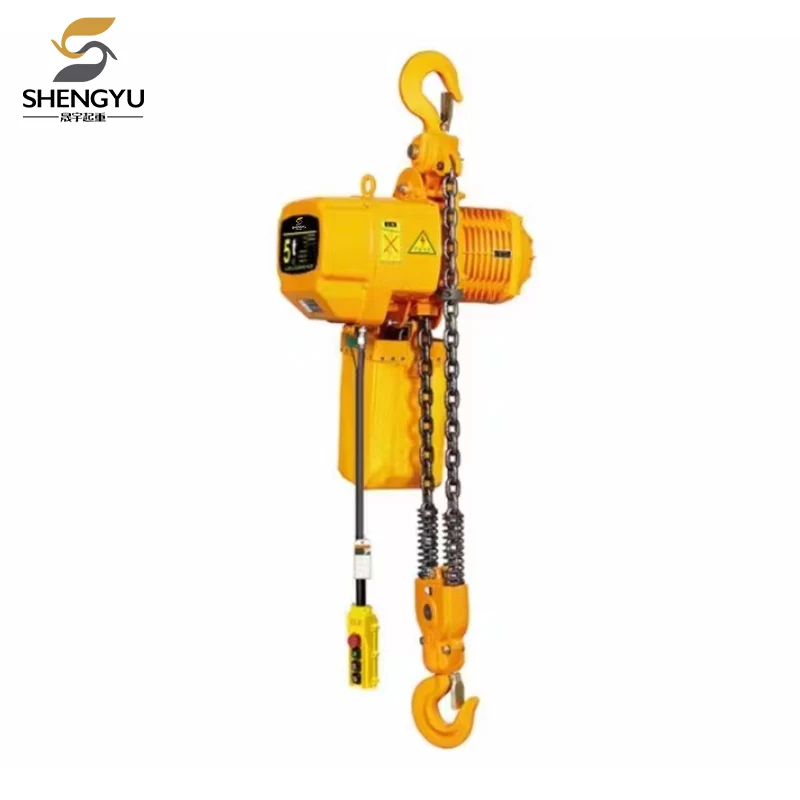

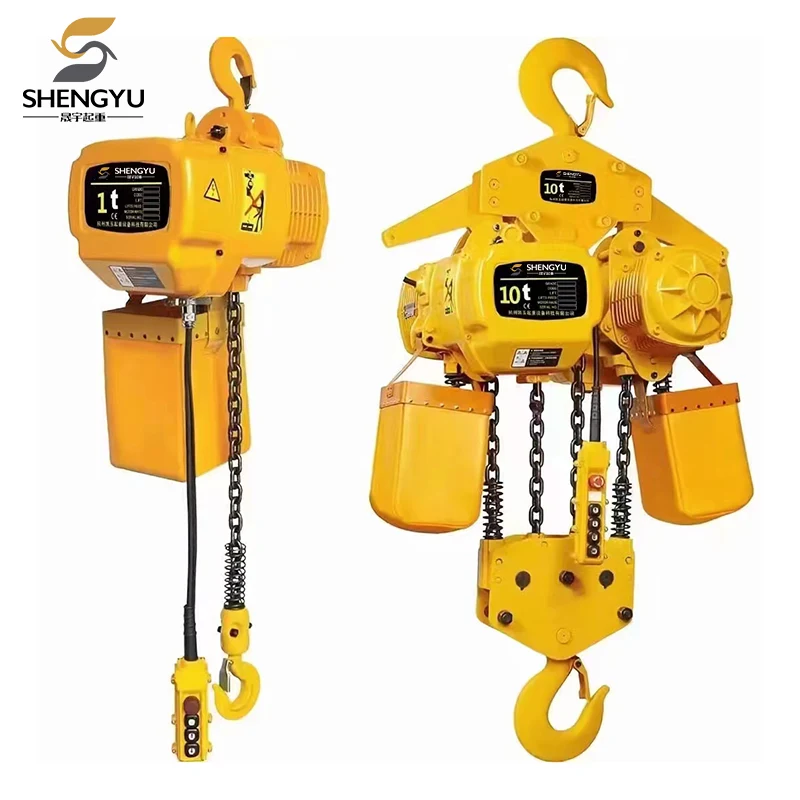

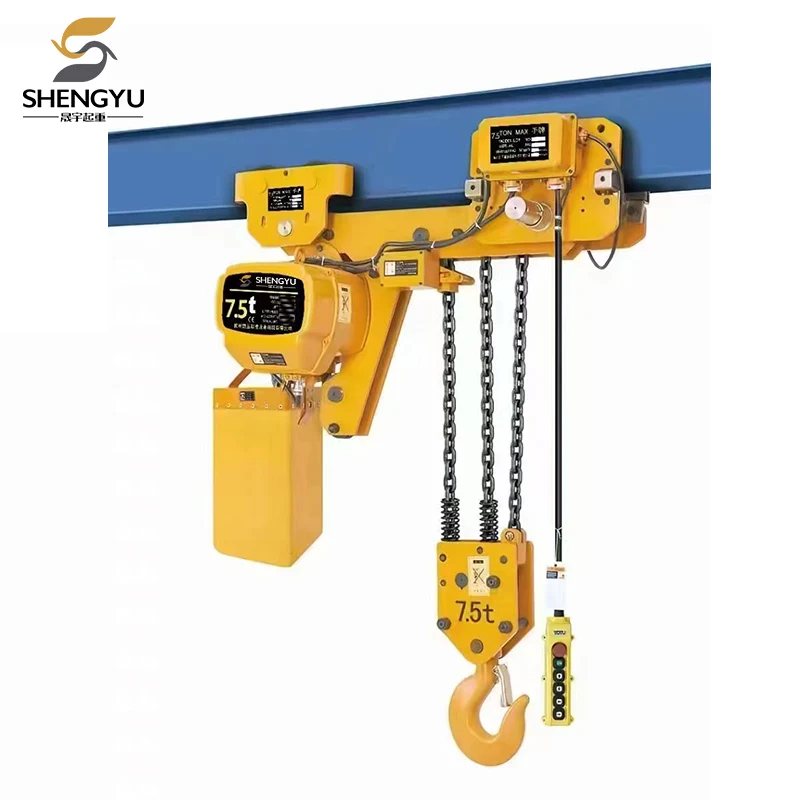

El polipasto de la cadena eléctrica de la serie HHBB incluye el polipasto eléctrico tipo gancho, el polipasto eléctrico de tipo funcionamiento y el elevador eléctrico de bajo tipo de espacio para la cabeza. Cada tipo podría estar equipado a velocidad única y doble velocidad.
• El voltaje operativo es de 24 V/36 V, seguridad para los trabajadores;
• Sistema de doble rotura, realizado inmediatamente por el freno automático durante el corte de energía de emergencia;
• Los interruptores de límite para proteger los trabajos de elevación y caída para evitar que excedan los límites;
• Dispositivo especial de protección contra la potencia anti fase para controlar el circuito de falla de la conexión de energía incorrecta.
• Cambiar a mano US 4 Presione los botones de dirección con el botón de emergencia también.
• Cadena de elevación galvanizada o enlojada G80, acero de aleación de alta tracción con tratamiento térmico.
• potencia 220V-660V, 50Hz/60Hz, 3 fase; Dual voltaje disponible.
Modelo |
Capacidad (Tonelada) |
Altura de elevación (metro) |
Velocidad de elevación (m/min) |
Motor de elevación |
||||
Fuerza (KW) |
Velocidad de rotación (R/min) |
Fases |
Voltaje (V) |
Frecuencia (Hz) |
||||
0.5 |
3/9 |
7.2 |
1.1 |
1440 |
3 |
380 |
50 |
|
1 |
3/9 |
6.8 |
1.5 |
1440 |
3 |
380 |
50 |
|
1 |
3/9 |
3.6 |
1.1 |
1440 |
3 |
380 |
50 |
|
1.5 |
3/9 |
8.8 |
3.0 |
1440 |
3 |
380 |
50 |
|
2 |
3/9 |
6.6 |
3.0 |
1440 |
3 |
380 |
50 |
|
HHBB02-02 |
2 |
3/9 |
3.4 |
1.5 |
1440 |
3 |
380 |
50 |
HHBB2.5-01 |
2.5 |
3/9 |
5.4 |
3.0 |
1440 |
3 |
380 |
50 |
HHBB03-01 |
3 |
3/9 |
5.4 |
3.0 |
1440 |
3 |
380 |
50 |
3 |
3/9 |
4.4 |
3.0 |
1440 |
3 |
380 |
50 |
|
HHBB03-03 |
3 |
3/9 |
2.2 |
1.5 |
1440 |
3 |
380 |
50 |
HHBB05-02 |
5 |
3/9 |
2.7 |
3.0 |
1440 |
3 |
380 |
50 |
HHBB7.5-03 |
7.5 |
3/9 |
1.8 |
3.0 |
1440 |
3 |
380 |
50 |
Modelo |
Capacidad (Tonelada) |
Altura de elevación (metro) |
Velocidad de elevación (m/min) |
Motor de elevación |
Motor de funcionamiento |
||||||||||
Fuerza (KW) |
Velocidad de rotación (R/min) |
Fases |
Voltaje (V) |
Frecuencia (Hz) |
Fuerza (KW) |
Velocidad de rotación (R/min) |
Velocidad de funcionamiento (m/min) |
Fases |
Voltaje (V) |
Frecuencia (Hz) |
I Beam (mm) |
||||
HHBB0.3-01 |
0.3 |
3/9 |
7.1 |
0.4 |
1440 |
3 |
380 |
50 |
0.12 |
1440 |
12.2 |
3 |
380 |
50 |
58-153 |
HHBB0.5-01 |
0.5 |
3/9 |
7.2 |
1.1 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
75-125 |
HHBB01-01 |
1 |
3/9 |
6.8 |
1.5 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
68-153 |
HHBB01-02 |
1 |
3/9 |
3.6 |
1.1 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
68-153 |
HHBB1.5-01 |
1.5 |
3/9 |
8.8 |
3.0 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
82-178 |
HHBB02-01 |
2 |
3/9 |
6.6 |
3.0 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
82-178 |
HHBB02-02 |
2 |
3/9 |
3.4 |
1.5 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
82-178 |
HHBB2.5-01 |
2.5 |
3/9 |
5.4 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
|
HHBB03-01 |
3 |
3/9 |
5.4 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB03-02 |
3 |
3/9 |
4.4 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB03-03 |
3 |
3/9 |
2.2 |
1.5 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB05-02 |
5 |
3/9 |
2.7 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
112-178 |
HHBB7.5-03 |
7.5 |
3/9 |
1.8 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
112-178 |
Modelo |
Capacidad (Tonelada) |
Altura de elevación (metro) |
Velocidad de elevación (m/min) |
Motor de elevación |
Motor de funcionamiento |
||||||||||
Fuerza (KW) |
Velocidad de rotación (R/min) |
Fases |
Voltaje (V) |
Frecuencia (Hz) |
Fuerza (KW) |
Velocidad de rotación (R/min) |
Velocidad de funcionamiento (m/min) |
Fases |
Voltaje (V) |
Frecuencia (Hz) |
I Beam (mm) |
||||
HHBB0.5-01L |
0.5 |
3/9 |
7.2 |
1.1 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
|
HHBB01-01L |
1 |
3/9 |
6.8 |
1.5 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
82-153 |
HHBB01-02L |
1 |
3/9 |
3.6 |
1.1 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
82-153 |
HHBB1.5-01L |
1.5 |
3/9 |
8.8 |
3.0 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB02-01L |
2 |
3/9 |
6.6 |
3.0 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB02-02L |
2 |
3/9 |
3.4 |
1.5 |
1440 |
3 |
380 |
50 |
0.4 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB2.5-01L |
2.5 |
3/9 |
5.4 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB03-01L |
3 |
3/9 |
5.4 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB03-02L |
3 |
3/9 |
4.4 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
100-178 |
HHBB05-02L |
5 |
3/9 |
2.7 |
3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
112-178 |
HHB7.5-03L |
7.5 |
1.8 |
2*3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
112-178 |
|
HHBB10-04L |
10 |
3/9 |
2.7 |
2*3.0 |
1440 |
3 |
380 |
50 |
0.75 |
1440 |
21/11 |
3 |
380 |
50 |
150-220 |
1. La posición de instalación del polipasto de la cadena eléctrica debe seleccionarse en la ocasión que satisfaga las necesidades.
2. Verifique regularmente si la instalación del polipasto de la cadena eléctrica es firme.
3. No sobrecarga ni use un polipasto de cadena eléctrica cuando no esté seguro del peso de los productos de elevación.
4. Está estrictamente prohibido que cualquiera pueda estar bajo el peso de elevación al levantar el peso pesado con la cadena eléctrica
izar. 5. Por favor, no modifique las partes del polipasto de la cadena eléctrica a voluntad.
6. Al operar la cadena, use guantes gruesos para evitar resbalones o pinchazos.
